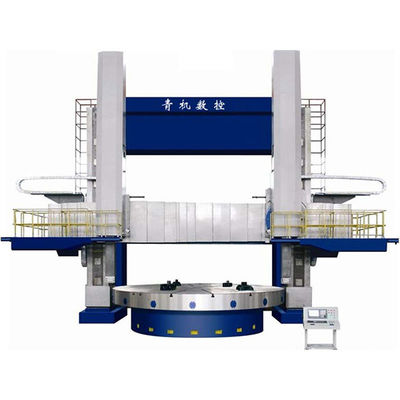

CK5230 CNC à double colonne CNC à tour vertical tour de 3000 mm Siemens 808Dsl contrôle

Nombre De Pièces:	Négociable
Prix:	$212,800 (subject to the contract)
Période De Livraison:	1 année

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Zibo, en Chine

Nom de marque

Lushen

Certification

JB/GB

Numéro de modèle

Le taux de change

Max. Turning Diameter:

Φ3000 mm

Diamètre de Tableau:

Φ2500 mm

Hauteur maximale de la pièce:

2 000 mm

Poids maximal d'objet:

Vitesse de la table de travail (étapes et plage):

2 engrenages mécaniques/variable sans pas de 0,2 à 45 tr/min

Taux d'alimentation après utilisation de l'outil (type et plage):

Variable sans pas et 0,1 à 500 mm/min

Vitesse de traversée rapide du poste d'outil:

Pour les véhicules à moteur:

Voyage maximal du poste d'outil (axe X):

-50 à +1900 mm

Voyage vertical du ram (axe Z):

1 000 mm

Dimensions de la section transversale du ram:

200 × 255 mm

Capacité de force de coupe de l'outil gauche:

35 kN (régulé par CNC)

Capacité de force de coupe sur le poteau droit de l'outil:

40 kN (conventionnel)

Force de coupe totale maximale à la table de travail:

85 kNm

Angle d'usinage du poste d'outil classique:

Voyage maximum par voie transversale:

1500 mm

Vitesse de levage du rails croisés:

350 mm/min

Puissance du moteur de levage de rails croisés:

7,5 kilowatts

Le couple du servomoteur du système d'alimentation (horizontale et verticale):

20.5 Nm

Puissance du moteur principal (entraînement à fréquence variable CA):

55 kW

Poids approximatif de la machine:

43 tonnes métriques

Dimensions de la machine (L × W × H):

7200 × 5200 × 5800 mm

Précision de positionnement:

≤ 0,1/1000 mm

Retourner la précision de positionnement:

≤ 0,02/1000 mm

Plateur de la surface de table:

00,03 mm/1000 mm (avec une tolérance supplémentaire de 0,01 mm par augmentation de diamètre de 1000

Résidu de la face de table (axiale):

0.02 mm/1000 mm (avec une tolérance supplémentaire de 0,01 mm par augmentation de diamètre de 1000 m

Tableau d'écoulement radial:

0.02 mm/1000 mm (avec une tolérance supplémentaire de 0,01 mm par augmentation de diamètre de 1000 m

Parallélisation du mouvement horizontal du porte-outil à la surface de la table:

0.03 mm/1000 mm

Perpendiculaire du mouvement horizontal du porte-outil (gauche-droite) à la surface de la table:

0.03 mm/1000 mm

Perpendiculaire du mouvement horizontal (avant-arrière) du porte-outil à la surface de la table:

0.06 mm/1000 mm

Précision de l'usinage cylindrique:

0.02/300 mm

Précision de l'usinage à surface plate:

0.04 mm/1000 mm

Surfaces plates ou cylindriques:

Ra1,6 μm

Surfaces contournées:

Ra3,2 μm

Mettre en évidence:

tour à tour CNC vertical 3000 mm

tour à CNC à double colonne à tour vertical

Fabricants de tours verticaux CNC de 3000 mm

Description du produit

CK5230 CNC à double colonne tour vertical lourd 3000 mm de diamètre tournant Siemens 808Dsl contrôle

Résumé du produit:

Conception à double tourelle:Comprend une tourelle CNC et une tourelle manuelle.
Capacité de charge élevée:Peut gérer des pièces de travail jusqu'à 25 tonnes.
Haute précision:"Précision de positionnement" ≤ 0,1/1000 mm et répétabilité ≤ 0,02/1000 mm.
Fonctionnement efficace:La plage de vitesse continue de la broche est comprise entre 0,2 et 45 tr/min.
Parties de machines à coudre ou à coudreCNC à tourelle gauche et manuel à tourelle droite pour une coupe polyvalente.
Système de commande SIEMENS avancé:Assure un fonctionnement précis et fiable de la machine.

Description du produit:

LeCK5230 Tour vertical à commande numériqueest une machine-outil de pointe développée par nos ingénieurs, combinant des techniques de conception nationales et internationales avancées.ce tour est conçu pour des tâches de coupe lourdes telles que le tournage cylindriqueÉquipé de deux tourelles, une CNC et une manuelle, le CK5230 peut traiter un large éventail de matériaux et de pièces, y compris les métaux noirs.métaux non ferreux, et certains matériaux non métalliques.

La structure robuste de la machine est caractérisée par des pièces moulées HT250 de haute résistance, tandis que les surfaces de guidage sont durcies à HB200 ou plus grâce à un étanchement à haute fréquence, offrant une excellente résistance à l'usure.d'une épaisseur n'excédant pas 1 mm, le CK5230 est parfait pour la production en un seul morceau et en petits lots, en particulier dans les industries où la variété des pièces est élevée.

Paramètres du produit:

Paramètre	Spécification	Paramètre	Spécification
Diamètre de rotation maximal	Φ3000 mm	Voyage maximal de l'outil (axe X)	-50 ~ 1900 mm
Diamètre de la table	Φ2500 mm	Voyage vertical de la broche (axe Z)	1 000 mm
Hauteur maximale de la pièce	2 000 mm	Taille de la section de fuseau	200 x 200 mm
Poids maximal de la pièce	25 tonnes	Force de coupe de la tourelle gauche	35 kN
Plage de vitesse de la broche	0.2 ~ 45 tours par minute	Force de coupe de la tourelle droite	40 kN
Plage de vitesse d'alimentation des outils	0.1 ~ 500 mm/min	Force de coupe totale de la broche	85 kNm

Précautions à prendre:

Installation du moteurAssurez-vous que la base est bien préparée avant l'installation.
Pour les véhicules à moteur à combustionUtilisez les huiles recommandées et maintenez la lubrification régulière de toutes les pièces mobiles.
Environnement:Conservez la machine dans un environnement propre et sec, exempt de substances corrosives.
Température:Évitez de travailler dans des environnements où les fluctuations de température dépassent 40°C.

Scénarios d'application du produit:

Aérospatiale:Traitement de précision de composants aérospatiaux lourds et complexes.
Automobile:Fabrication de pièces nécessitant une grande précision et de grandes pièces, telles que les composants du moteur et les boîtiers de transmission.
Énergie:Idéal pour l'usinage de grands composants utilisés dans l'industrie de l'énergie, y compris les turbines et les équipements lourds.
Machines lourdes:Convient pour l'usinage de grands composants de machines industrielles où des forces de coupe et une précision élevées sont requises.
La défense:Utilisé dans les applications de défense pour la fabrication de composants lourds et de précision.
